StrataVisor NZXP sismógrafo "todo en uno"

Para aquellos profesionales que prefieren no usar ordenadores portátiles en el campo, el StrataVisor NZXP es un sismógrafo "todo en uno" con muchas funciones, alojado en un chasis compacto, resistente a la intemperie y a los golpes. Además de un PC incorporado, incluye una brillante pantalla a color visible a la luz del día, un teclado a prueba de agua y una impresora incorporada.

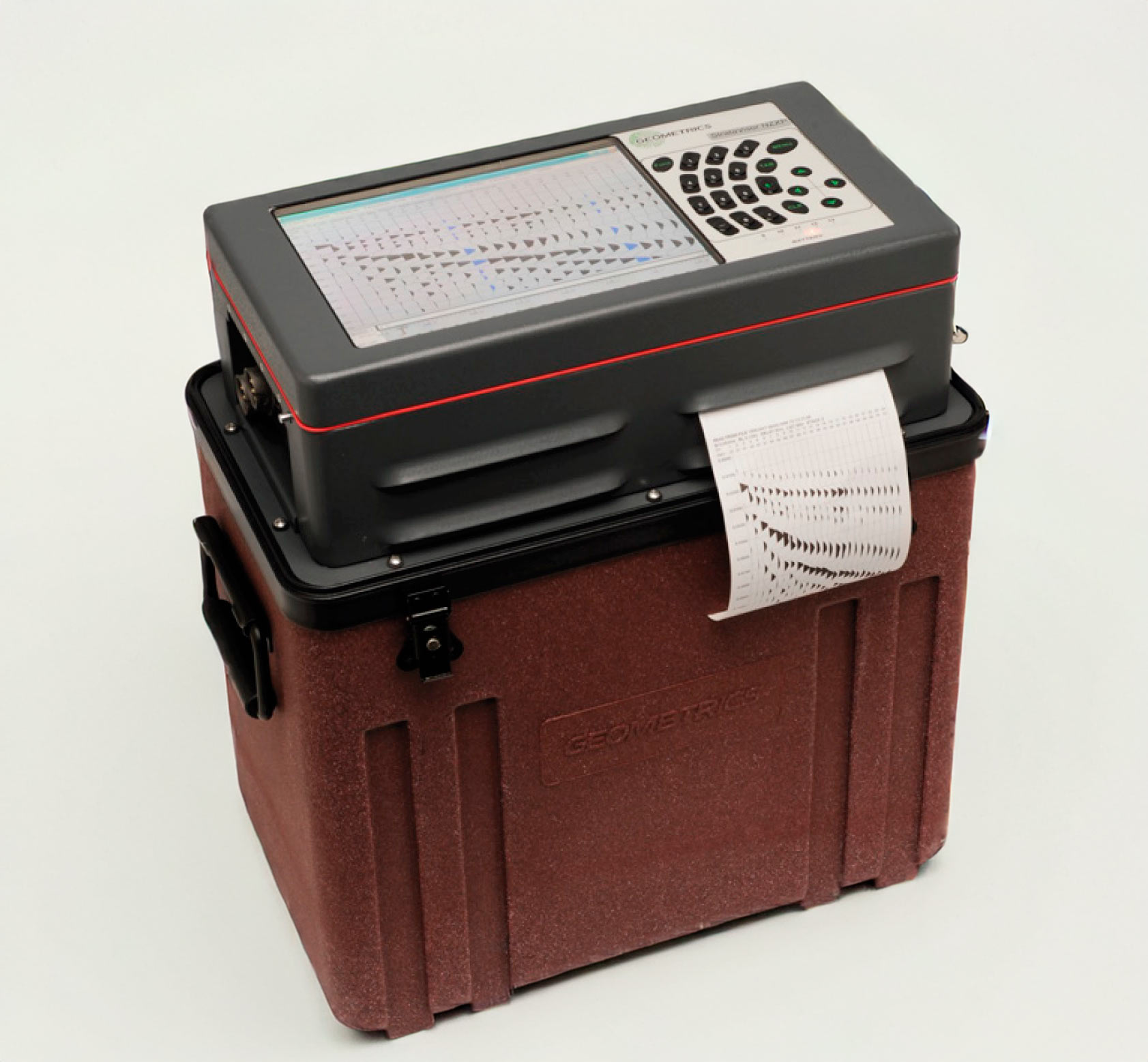

Sismógrafo StrataVisor NZXP

El StrataVisor NZXP es ideal para aquellos profesionales que prefieren el formato de maleta para estudios más pequeños pero desean mantener la flexibilidad y el rendimiento de un Geode. El NZXP viene con nuestro paquete de adquisición MGOS, que incluye todas las herramientas necesarias para realizar estudios de refracción, reflexión y ondas superficiales, incluyendo el avance CDP, la correlación en tiempo real y el auto-disparo. Hay paquetes opcionales disponibles para estudios marinos, grabación continua, sincronización GPS y vigilancia sísmica.
Con hasta 64 canales internos, el StrataVisor se puede expandir sin problemas añadiendo módulos Geode. Y cuando decimos sin problemas, lo decimos en serio: simplemente conecte los Geodes y encienda el StrataVisor; la configuración es automática.
El StrataVisor viene con una garantía limitada de 3 años respaldada por Geometrics, que lleva 48 años brindando un soporte al cliente rápido y experto. Los Geodes están disponibles para alquilar para expandir rápidamente su sistema y adaptarse a cualquier situación de estudio.

Características y ventajas

  • Impresora, pantalla y teclado incorporados: Menos equipo que controlar en el campo.
  • Resistente al agua y al polvo; a prueba de lluvia cuando está en vertical: Úselo en cualquier lugar, en cualquier momento.
  • Robusto y compacto: Cabe en el compartimento superior de la mayoría de los aviones.
  • Impresora térmica incorporada: Imprima sus datos directamente en el campo.
  • Pruebas de geófono y línea: No necesita la prueba de golpeteo que tanto tiempo consume.
  • CPU de grado militar incorporada: No se necesita un ordenador portátil.
  • Expandibilidad plug-and-play usando Geodes: Construya fácilmente un sistema de reflexión de gran número de canales cuando sea necesario.
  • Conjunto de funciones idéntico al del Geode: Úselo para cualquier tipo de estudio, incluyendo la reflexión de gran número de canales.

Especificaciones técnicas


  • Configurations: 8, 12, 16, 24, 48, or 64 per unit. Expandable with addition of Geode modules.
  • Operating System: Windows XP.
  • A/D Conversion: 24-bit result using Crystal Semiconductor sigma-delta converters and Geometrics proprietary over-sampling.
  • Dynamic Range: 144 dB (system), 110 dB (instantaneous, measured) at 2 ms, 24 dB.
  • Distortion: 0.0005% @ 2 ms, 1.75 to 208 Hz.
  • Bandwidth: 1.75 Hz to 20 kHz. 0.6 and DC low frequency option available.
  • Common Mode Rejection: > 100 dB at <= 100 Hz, 36 dB.
  • Crosstalk: -125 dB at 23.5 Hz, 24 dB, 2 ms.
  • Noise Floor: 0.20 μV, RFI at 2 ms, 36 dB, 1.75 to 208 Hz.
  • Stacking Trigger Accuracy: 1/32 of sample interval.
  • Maximum Input Signal: 2.8 V PP, 0 dB.
  • Input Impedance: 20 kOhm, 0.02 μf.
  • Preamplifier Gains: Standard factory configuration is 24 and 36 dB. Optional configurations include 12 and 24 dB or 0 dB.
  • Anti-alias Filters: -3 dB at 83% of Nyquist frequency.
  • Acquisition and Display Filters:
    • Low Cut: OUT, 10, 15, 25, 35, 50, 70, 100, 140, 200, 280, or 400 Hz, 24 or 48 dB/octave, Butterworth.
    • Notch: OUT, 50, 60, 150, or 180 Hz, with the 50 dB rejection band width 2% of center frequency.
    • High Cut: OUT, 32, 64, 125, 250, 500 or 1000 Hz, 24 or 48 dB/octave.
  • Sample Interval: 0.02, 0.03125, 0.0625, 0.125, 0.25, 0.5, 1.0, 2.0, 4.0, 8.0, 16.0 ms.
  • Correlation: High-speed hardware correlator for fast cycle time with vibrators and pseudo-random sources. Correlates 16K record, unlimited channels in under 1 second.
  • Record Length: 16,384 samples standard, 65,536 samples optional.
  • Pre-trigger Data: Up to full record length.
  • Delay: Full record length to +100 sec.
  • Event Trigger: Based on seismic event; criteria set by user.
  • Continuous Recording (optional): Record GPS-synchronized, gapless data in SEG-2 format.
  • Auxiliary Channels: All StrataVisor channels can be programmed as either AUX or DATA. Optional AUX channel input available.
  • Roll-along: Built-in, no external roll box required.
  • Geophone Testing: Pulse test measures resistance, sensitivity, natural frequency, and damping.
  • Instrument Tests: Optional analog testing available. Measure noise, crosstalk, CMR, dynamic range, gain similarity and trigger accuracy. Additional built-in oscillator required.
  • Data Formats: SEG-2, SEG-D and SEG-Y standard.
  • System Software: Basic operating software includes full compliment of acquisition, display, plotting, filtering and storage features. Numerous optional features available; see SCS data sheet.
  • Bundled Applications Software: SeisImager/2D Lite refraction analysis software from OYO.
  • Data Storage: 80 GB or better hard drive.
  • Plotter: 4-inch wide, thermal.
  • Triggering: Positive/negative TTL or contact closure, software adjustable threshold. STA/LTA-like algorithm for triggering on seismic waveform.
  • Power: Requires 12V external battery. Uses 30W plus 0.5W/channel during acquisition. Standby mode reduces power consumption by 70%.
  • Environmental: Boots from 0ºC to +40ºC (+32ºF to +104ºF). Operates from –10ºC to +40ºC (+14ºF to +104ºF). Extended temperature version available to +60ºC (+140ºF). Operates in a light rain, water-resistant with cover closed. Passes MIL810E/F vibration test.
  • Physical: L: 26.7 cm; W: 34 cm; H: 33 cm; Weight: 18 kg (10.5x18x21 in; 38 lb).
  • Warranty: Three years on acquisition boards, two years on all other parts. Extended warranty available.

Shipping Weights & DIMS

Contents Dimensions (L x W x H) Weight
Case 1 StrataVisor NZXP (instrument only) 11in x 14in x 13in
26.7cm x 34cm x 33cm		 40lbs
18kg

  • Versatile Seismic Recorder: Petroleum exploration and monitoring, engineering studies, depth to bedrock, fault and fracture location, hydrologic investigations, research and teaching.
  • Reflection: Suitable for shallow reflection, deep reflection, 2-D and 3-D surveys
  • Refraction: Comes with built-in first break picking and analysis
  • Marine Surveys: Very fast time between shots, real-time single-trace gathers, gun monitoring, noise snapshots, tape swapping for 24/7 operation.
  • Sub-bottom Profiling: Works with boomers, sparkers, bubble-pulse sources or air guns
  • Earthquake Monitoring: Uses STA/LTA type algorithm to trigger on incoming data stream, synchronizes with GPS clock
  • Continuous Recording: Continuous mode plus GPS synchronization for blast and vibration monitoring, general industrial applications.
  • MASW: UBC Vs30/ IBC Vs100 Site Classification, microzonation studies (H/V method), foundational engineering
