Atom-PS sismógrafo pasivo
El Atom-PS es un sismógrafo pasivo capaz de captar mediciones de micromovimientos para la determinación de Vs a profundidades de hasta ~1.5 km, ¡sin necesidad de cables de tendido! El Atom-PS se compone de varias unidades de adquisición de un solo canal y nuestro paquete de procesamiento de ondas superficiales SeisImager.

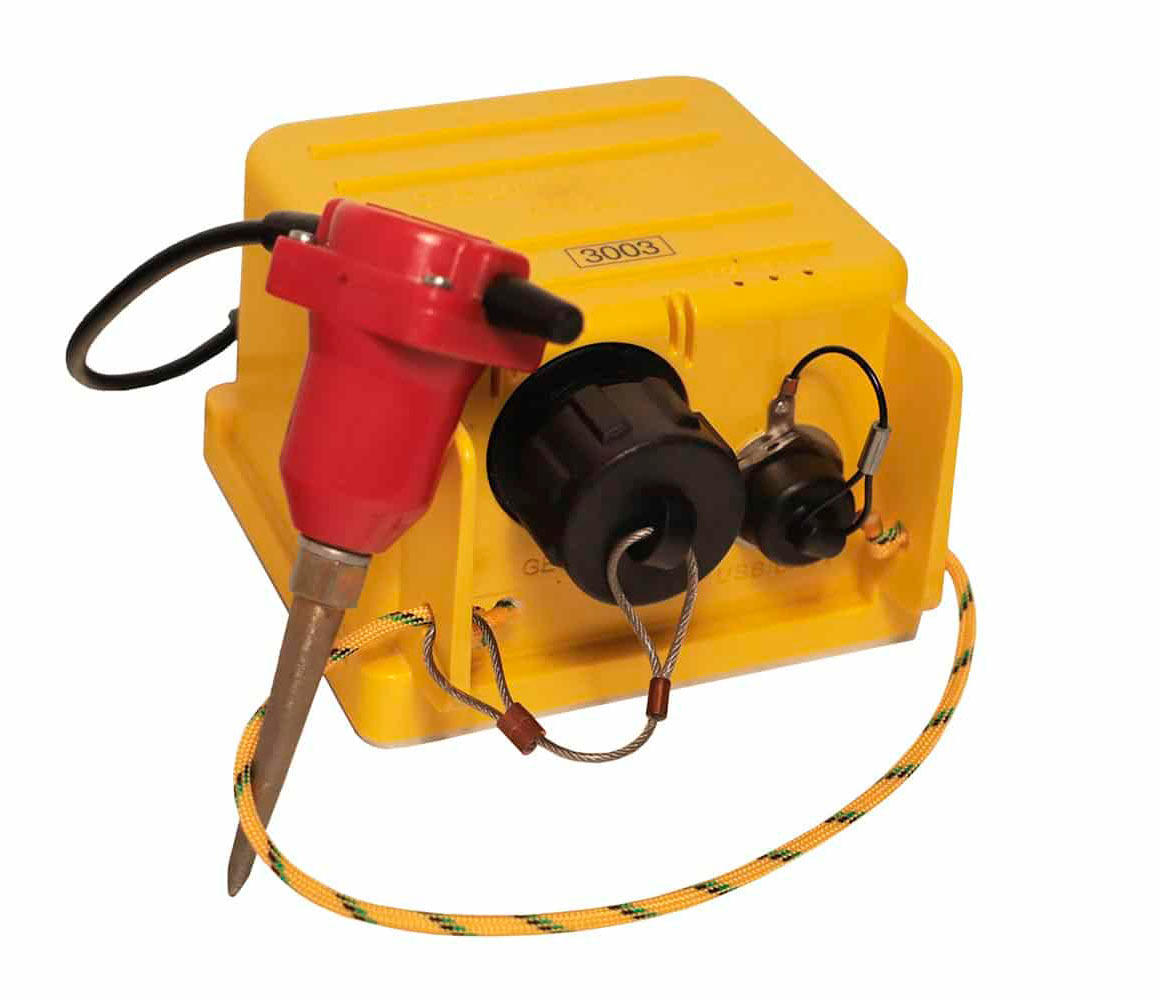

Sismógrafo Atom-PS
El Atom-PS es único porque no depende de los pesados y tradicionales cables de tendido. Los usuarios ya no están limitados por espaciados/geometrías preestablecidos ni por las condiciones del lugar, como zonas de alto tráfico, carreteras y caminos de entrada. El Atom-PS es una solución completa, compuesta por unidades de adquisición individuales con conversión A/D de 24 bits, sincronización controlada por GPS, 4 GB de almacenamiento interno de datos y una tasa de muestreo ajustable. Cada unidad de adquisición pesa aproximadamente 1,5 Kg y tiene una autonomía de batería de hasta 70 horas entre cargas. La memoria estándar de 4 GB puede grabar durante 560 horas. Para grabaciones prolongadas, la memoria interna es actualizable a 32 GB. ¡Puede cargar hasta doce unidades de adquisición a la vez! Planifique su MASW exactamente como lo necesite con el Atom-PS, sin necesidad de compromisos.
Características y ventajas
- Energía interna: ¡No hay que cargar con baterías grandes! Un bajo consumo de energía combinado con una batería interna proporciona hasta 70 horas de funcionamiento por carga.
- Adquisición de datos sencilla: Encienda el Atom y los datos con marca de tiempo del GPS empezarán a recogerse en un par de minutos. No se necesita un ordenador portátil para la adquisición de datos, solo tiene que colocar el Atom y el Geófono en su posición antes de pasar a la siguiente estación.
- Beneficios de la plataforma inalámbrica: No se necesitan cables para los datos con marca de tiempo precisa, ya que el GPS interno se encarga de ello. Después de la recogida de datos, descárguelos fácilmente con nuestro descargador inalámbrico y el punto de acceso WiFi.
- Adquisición de datos pasiva inigualable: ¡Colóquelo y listo! No se requieren martillos o pesos para la recogida de datos; los conjuntos de datos pasivos se pueden recoger en tan solo 10 minutos o dejarse durante la noche para obtener conjuntos de datos masivos.
- Especificaciones inigualables: 24 bits, resolución ultra-alta de 1.5 a 1,650 kHz de ancho de banda, baja distorsión (<0.001% a 25Hz, 2ms).
Testimonios de clientes
- "Muchas gracias a Geometrics por los ATOM. RDCL los utiliza para adquirir de forma eficiente datos MAM pasivos, principalmente en entornos urbanos. Son fáciles de usar y tienen un diseño robusto. Los recomiendo a cualquiera que busque este tipo de sistema sísmico". Oliver Gibson, Geofísico Senior, RDCL, Nueva Zelanda.
- "El Atom proporciona descarga inalámbrica de datos y apagado para todas las unidades, lo cual es muy conveniente. El rango de frecuencia más bajo (0.2 Hz) permite una exploración más profunda. La importación de datos a SeisImager es sencilla y sin esfuerzo. Además, el soporte técnico es siempre rápido e impecable, lo que es muy importante para los nuevos usuarios". John Liu, Ph.D., R.G. Geofísico Principal, Global Geophysics.
- "Las capacidades nodales e inalámbricas de los sismógrafos Atom permiten al usuario ajustar los parámetros de estudio de formas que no son posibles con los sismógrafos de cable de tendido. Estos atributos, junto con un enfoque matemático en la geometría del estudio, mejoran considerablemente la calidad de los datos en comparación con los métodos tradicionales, con mejoras tanto en la fiabilidad de los datos como en la profundidad máxima del estudio". Stefan Burns, Geofísico Senior, Napa Seismic.
Especificaciones técnicas
ADQUISITION UNIT (AU)
Each Atom AU is a self-contained, one channel data acquisition system that amplifies, digitizes and buffers the geophone output voltages
- Channels: 1 channel per box.
- A/D Resolution: 32-bit (24-bit result).
- Dynamic Range: 128 dB measured at 2ms, 12 dB.
- Bandwidth: 0.2 - 1650 Hz.
- Distortion (THD): 0.001% at 2ms, 0.2 to 25 Hz.
- Common Mode Rejection: 114 dB at 60 Hz.
- Noise Floor:0.11 μV, RFI at 2 ms, 12 dB.
- Max Input Signal: 1.6 V, 12 dB; 100 mV, 36 dB.
- Input Impedance: 20 kOhm, 0.01 μf.
- Preamp Gain (PG): 0, 12, 24, or 36 dB.
- Sample Intervals: 0.25, 0.5, 1, 2, 4, and 10 ms.
- Data Transmission: Standard 802.11g WiFi. Each AU appears as a DHCP client.
- Data Format:Common Time Blocks (CTBs) saved in proprietary ATM format, ASCII, or SEG-2; miniSEED, SAC, and SAF coming soon.
- Data Storage: 4 Gb standard; expandable to 32 Gb.
- Geophone Test: Tap test with LED indicator
- Ports: One 2-pin LCK connector for geophone inut, one 10-pin connector for battery charger.
- Power: Internal 10Ah NiMH battery pack.
- Charger: Single cable for one AU or multi-port charger for 6 AUs; charging current of 1.5 Amps per AU, 9 hours for full charge.
- Environmental: Operates from -20°C to +55°C (-4°F to +131°F).
- Waterproof and Dustproof: Passes MIL810E/F vibration test and 14-point.
- Dimensions: L: 142 mm; W: 140 mm; H: 102 mm (5.6x5.5x4.0 in).
- Weight: 1.6 kg (3.5 lb).
- Application Software: SeisImager offloads data from AUs over WiFi and automatically creates phase velocity plots and coherence curves.
CURRENT SOFTWARE (AU)
Atom modules are compatible with Android, Windows PC, and iOS systems. If you use an Android or iOS interface, you may download the latest software at the Android or App store.
For Windows devices, you may download the software using the software link at the bottom of this page.
The latest Windows version Atom Downloader and Installer is 1.3.7360.23708
Shipping Weights & DIMS (12-AU system))
| Contents | Dimensions (L x W x H) | Weight |
|---|---|---|
| Case 1 - 12 Atom 1-C AU's | 20in x 18in x 14in 51cm x 46cm x 36cm | 35lbs 16kg |
| Case 2 - Geophones, Charger, Manual, WiFi Adaptor, Misc | 20in x 18in x 14in 51cm x 46cm x 36cm | 17lbs 7.7kg |
