MagElement Magnetómetro Marino

El MagElement es la última adición a la larga lista de productos en los que confían los profesionales de todo el mundo. Ahora compatible con plataformas autónomas, este nuevo magnetómetro utiliza el sensor MFAM ligero y de bajo consumo ya probado en el Geometrics MagArrow.

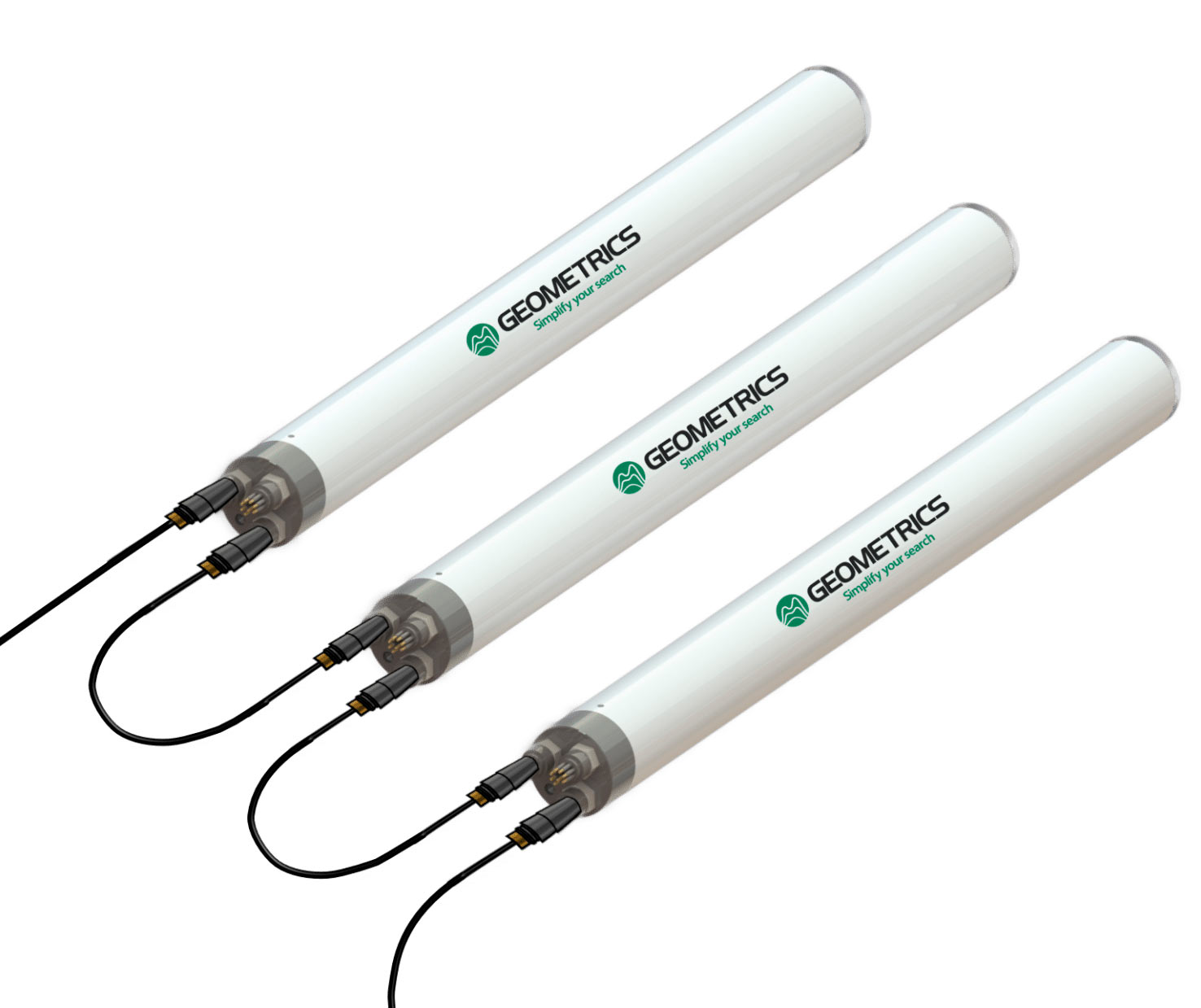

Magnetómetro Marino MagElement

Combina las funciones que nuestros clientes más utilizan, así como nuevas capacidades para una interfaz e integración más fáciles con plataformas autónomas. El MagElement es ideal para cualquier estudio magnético marino, incluidas las investigaciones de UXO, que han demostrado por qué nuestros magnetómetros marinos son tan respetados en la industria.
Desde 1969, Geometrics ha estado diseñando magnetómetros para satisfacer una amplia gama de necesidades de la industria. Este magnetómetro marino de vapor de cesio de muy alta resolución tiene un bajo costo, un tamaño pequeño y ofrece flexibilidad para estudios profesionales en aguas poco profundas o profundas.

Características y ventajas

  • Escalable: Remolque una matriz de hasta 16 MagElements con un solo cable de remolque.
  • Muestreo de hasta 1000Hz: Densidad de datos inigualable mientras se optimiza la eficiencia del estudio.
  • Diseñado para AUV/ASVs: El bajo consumo de energía, el tamaño pequeño y las conexiones de datos estandarizadas permiten que el MagElement se despliegue en casi cualquier plataforma.
  • Sensibilidad del sensor de cesio: La alta sensibilidad y el bajo ruido le permiten detectar objetos a una mayor distancia, mejorando la productividad de su estudio.
  • Versión Global Disponible: Úselo en cualquier parte del mundo sin necesidad de una licencia de exportación (excepto países embargados). Consulte las especificaciones.
  • Interfaces flexibles: Las comunicaciones Ethernet estándar, la capacidad de agregar sensores externos y un amplio rango de potencia de entrada permiten la integración con una amplia gama de plataformas.

Especificaciones técnicas


MagElement Marine Magnetometer

MAGNETOMETER / ELECTRONICS
  • Operating Principle: Laser pumped cesium vapor (Cs133 non-radioactive) total field scalar magnetometer
  • Operating Range: 20,000 to 100,000 nT.
  • Operating Zones: Configurable for operation anywhere in the world
  • Noise: 2pT/√Hzrms; Global Version 20pT/√Hzrms
  • Gradient Tolerance: 20,000 nT/m
  • Sample Rate: Configurable up to 1000 Hz
  • Heading Effect: Typical ± 0.5nT*
  • Connectors: SubConn 8-pin
  • Data Output: Ethernet
  • Voltage Input: 12 - 48 VDC
  • Power: 7W
*Along individual survey lines

MECHANICAL
  • Diameter: 2.375 inches (6 cm)
  • Length: ~31 inches (78 cm)
  • Weight: 4.25 pounds (1.9 kg)
ENVIRONMENTAL
  • Operating Temperature: -20°C to +50°C (-4°F to +122°F)
  • Storage Temperature: -45°C to +70°C (-48°F to +158°F)
  • Depth Rating: 750m (2460ft); 1,100 psi
ACCESSORIES
  • Standard: 3-meter Jumper Cable, Topside Adapter Cable, Product Manual, Pelican Storage Container
  • Optional: Tow Package including Nose Cone, Fins, Tow Cable

Typical Detection Range for Common Objects

  • Ship: 1000 tons 0.5 to 1 nT at 800 ft (244 m)
  • Anchor: 20 tons 0.8 to 1.25 nT at 400 ft (120 m)
  • Automobile: 1 to 2 nT at 100 ft (30 m)
  • Light Aircraft: 0.5 to 2 nT at 40 ft (12 m)
  • Pipeline (12 inch): 1 to 2 nT at 200 ft (60 m)
  • Pipeline (6 inch): 1 to 2 nT at 100 ft (30 m)
  • Iron: 100 kg 1 to 2 nT at 50 ft (15 m)
  • Iron: 100 lb 0.5 to 1 nT at 30 ft (9 m)
  • Iron: 10 lb 0.5 to 1 nT at 20 ft (6 m)
  • Iron: 1 lb 0.5 to 1 nT at 10 ft (3 m)
  • Screwdriver: 5-inch 0.5 to 2 nT at 12 ft (4 m)
  • Bomb: 1000 lb 1 to 5 nT at 100 ft (30 m)
  • Bomb: 500 lb 0.5 to 5 nT at 50 ft (16 m)
  • Grenade: 0.5 to 2 nT at 10 ft (3 m)
  • Shell: 20 mm 0.5 to 2 nT at 5 ft (1.8 m)

Shipping Weights & DIMS

Contents Dimensions (L x W x H) Weight
Case 1 - MagElement Marine Magnetometer 57in x 20in x 7in
145cm x 51cm x 18cm		 30*lbs
13.6kg

  • Typical deployment options include large frame arrays; small unmanned/autonomous vessels and Scanfish systems.
  • Detection and Mapping of ferrous objects: Ferrous objects of all sizes, such as anchors, chains, cables, pipelines, ballast stones and other scattered shipwreck debris, munitions of all sizes (UXO), aircraft, engines and any other object with a magnetic expression.
  • Geologic Studies: Characterize the magnetic signature of the Earth over vast distances for geologic studies
