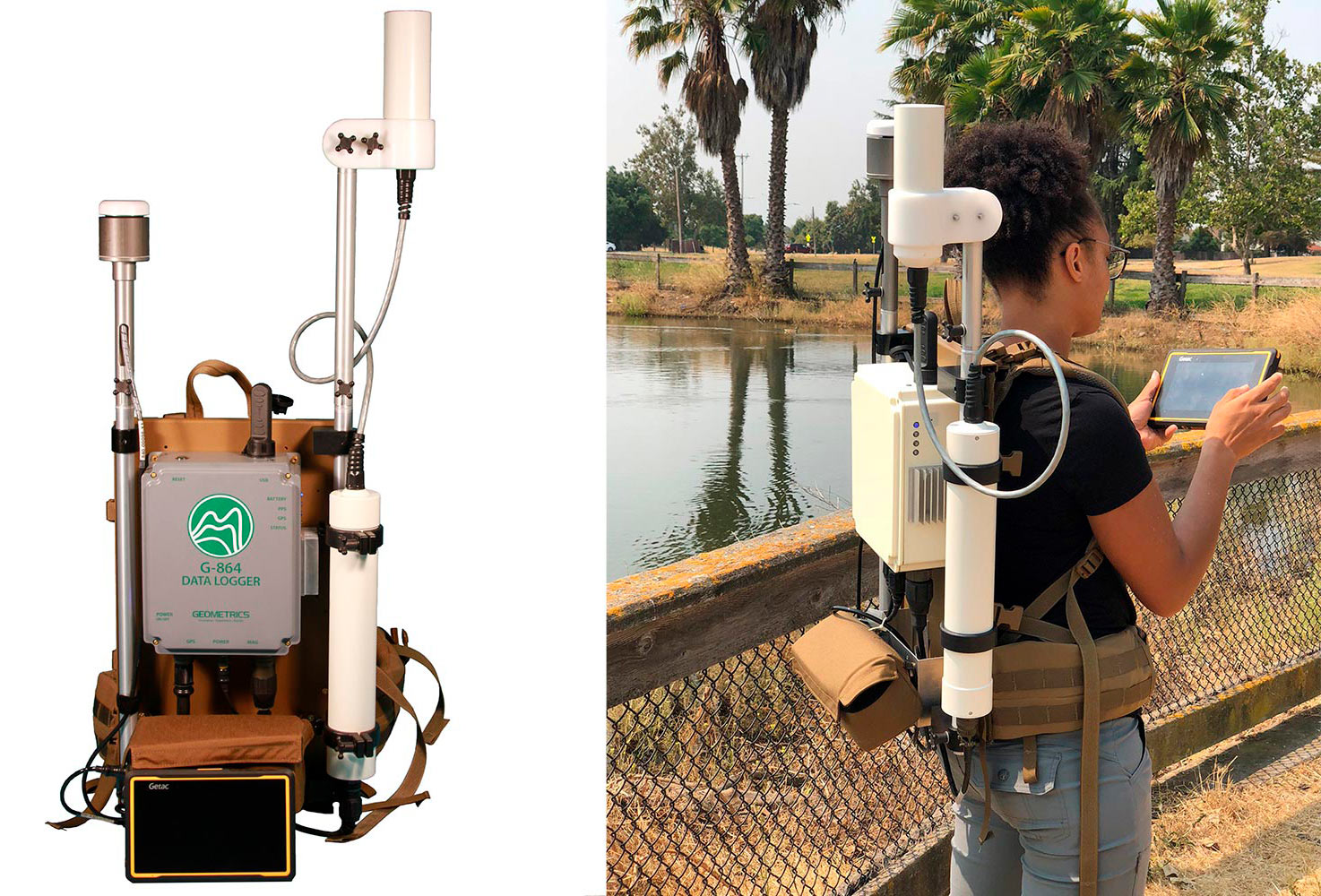

G-864 Magnetómetro de Cesio

Geometrics se enorgullece de presentar la última generación de magnetómetros terrestres al mercado geofísico. El G-864 combina el magnetómetro de más alta calidad disponible hoy en día con una interfaz de usuario moderna, haciendo que el estudio sea más fácil y eficiente en los próximos años. El magnetómetro de cesio G-864 utiliza una tableta Android modificada, la Getac ZX70, como la consola de datos. Esto ofrece a los usuarios la capacidad de almacenar grandes cantidades de datos como un solo proyecto o múltiples proyectos.

G-864 Magnetómetro de Cesio

La tableta Android incorpora una pantalla de navegación y la capacidad de precargar líneas de estudio, una característica que guiará a los usuarios a lo largo del área de estudio. Precargar las líneas de estudio, en lugar de usar cintas métricas y estacas tradicionales para crear las líneas en el campo, reduce el tiempo de configuración y el tamaño de la tripulación. El G-864 permite a los usuarios visualizar sus datos recopilados como un mapa de color. Esto permite un control de calidad de datos instantáneo y la creación de nuevas líneas de estudio para relleno donde se puedan necesitar datos adicionales. Finalmente, el registro de datos utilizando una plataforma inalámbrica elimina la posibilidad de enganchar o romper los cables del instrumento durante el estudio. Los estudios modernos requieren grandes matrices de magnetómetros para cubrir un sitio lo más rápido posible. El G-864 puede manejar hasta 4 magnetómetros a la vez, ofreciendo la capacidad de estudiar un área más amplia de una sola vez. Con una tasa de muestreo máxima de 10 Hz, un piso de ruido de <0.004 nT sqrtHz rms, el nuevo G-864 permite estudios más rápidos y precisos. El tiempo es dinero, y el G-864 le ayudará a ahorrar ambos.

Características y ventajas

  • Software de adquisición Android: La interfaz de usuario moderna permite la comunicación WiFi y una expansión ilimitada de funciones.
  • Navegación GPS: ¡No más estacas! Defina la geometría del estudio de antemano para limitar el tiempo de campo.
  • Revisión de datos en el campo: Trace posiciones GPS, analice perfiles y cree un mapa de contorno de color antes de salir del campo.
  • Soporta 4 sensores: Cubra más área, más rápido registrando desde 4 magnetómetros a la vez y definiendo la separación del sensor.
  • Datos guardados en la tableta y la mochila: Evite la pérdida de datos con la redundancia de datos.

Especificaciones técnicas


  • Operating Principle: Self-oscillating split-beam Cesium Vapor (non-radioactive).
  • Operating Range: 20,000 to 100,000 nT.
  • Operating Zones: The earth’s field vector should be at an angle greater than 10° from the sensor’s equator and greater than 10° from the sensor’s long axis. Automatic hemisphere switching.
  • Noise: < 0.004 nT Hzrms. (SX (export) version: 0.02 nT/ Hzrms).
  • Max Sample Rate: 25 Hz.
  • Heading Error: 0.15 nT over entire 360° equatorial and polar spins.
  • Gradient Tolerance: 20,000 nT/m.
  • Temperature Drift: 0.05nT/°C.
  • Power: 24 to 35 VDC, 15 - 30 W to start and 20 to 35 VDC, 15 W to run.
  • Data Logger: Getac ZX70 Android tablet, or user provided Android device.
  • Data Storage: 1 GB USB drive, 16GB on tablet.
  • Data Format: ASCII, MS Windows PC compatible micro-seismic or earthquake studies.


Mechanical/Environmental Specifications


  • Backpack: 4.3 kg (9.5 lb).
  • Storage Temperature: -45º C to +70º C (-48º F to +158ºF ).
  • Operating Temperature: -35º C to +50º C (-30º F to +122º F).
  • Cable Length: User selectable cable lengths of 3, 9 or 13 ft. (0.9, 2.7, 4 m).
  • Electronics Module Dimensions: DIA: 7 cm; L: 38.7 cm.
  • Weight: 0.91 kg (15.25 x 2.75 in; 2 lb).
  • Sensor Dimensions: DIA: 7 cm; L: 17.2 cm; Weight: .82 kg with cable. (6.75 in x 2.75; 1.8 lb).
  • Altitude: Up to 9,000 m (30,000 ft).
  • Weatherproof: O-Ring sealed for operation in the rain and/or 100% humidity, Tablet: IP67 rated.
  • Shock: Survives a 3 ft drop onto a hard surface.
  • Warranty: 2 year on sensor, 3 year on Getac ZX70 tablet.
  • Power: 24 to 35 VDC, 15 - 30 W to start and 20 to 35 VDC, 15 W to run.
  • Battery: Lead acid or Li-Po options available.
  • Standard Accessories: Shipping/storage case, Power Data Cable, DC/ Data Junction Box, MagMap, MagPick, and CsAz software.

Shipping Weights & DIMS

Contents Dimensions (L x W x H) Weight
Case 1 - Backpack, Dogcatcher data logger, Tablet, Batteries, Cables, DGPS 32in x 20in x 13in 81cm x 52cm x 33cm 60lbs 27kg

The MagStation Magnetometer Base Station is well-suited for applications that require stationary monitoring of the total magnetic field.

  • Environmental: Find abandoned wells, pipes, and storage tanks quickly.
  • Archaeology: Perform basic magnetic archeology surveys.
  • Geology: Survey for regional variations in the magnetic field for mining and oil and gas applications.
  • UXO Detection: Collect data at high speed with a fast sample rate, making detection and delineation of UXO quick and easy.
