G-862RBS Magnetómetro Estación Base
El Magnetómetro de Estación Base G-862RBS combina un sensor de cesio robusto y fiable con un GPS Tallysman y un registrador de datos Dog Catcher, lo que lo convierte en un sistema de magnetómetro de paquete completo y de alto rendimiento que es perfecto para cualquier estudio. Los valores de tiempo del magnetómetro y del GPS se sincronizan en 1ms y la tecnología de vapor de cesio utilizada en el G-862RBS es estable, no requiere ajuste o recalibración periódica de fábrica.

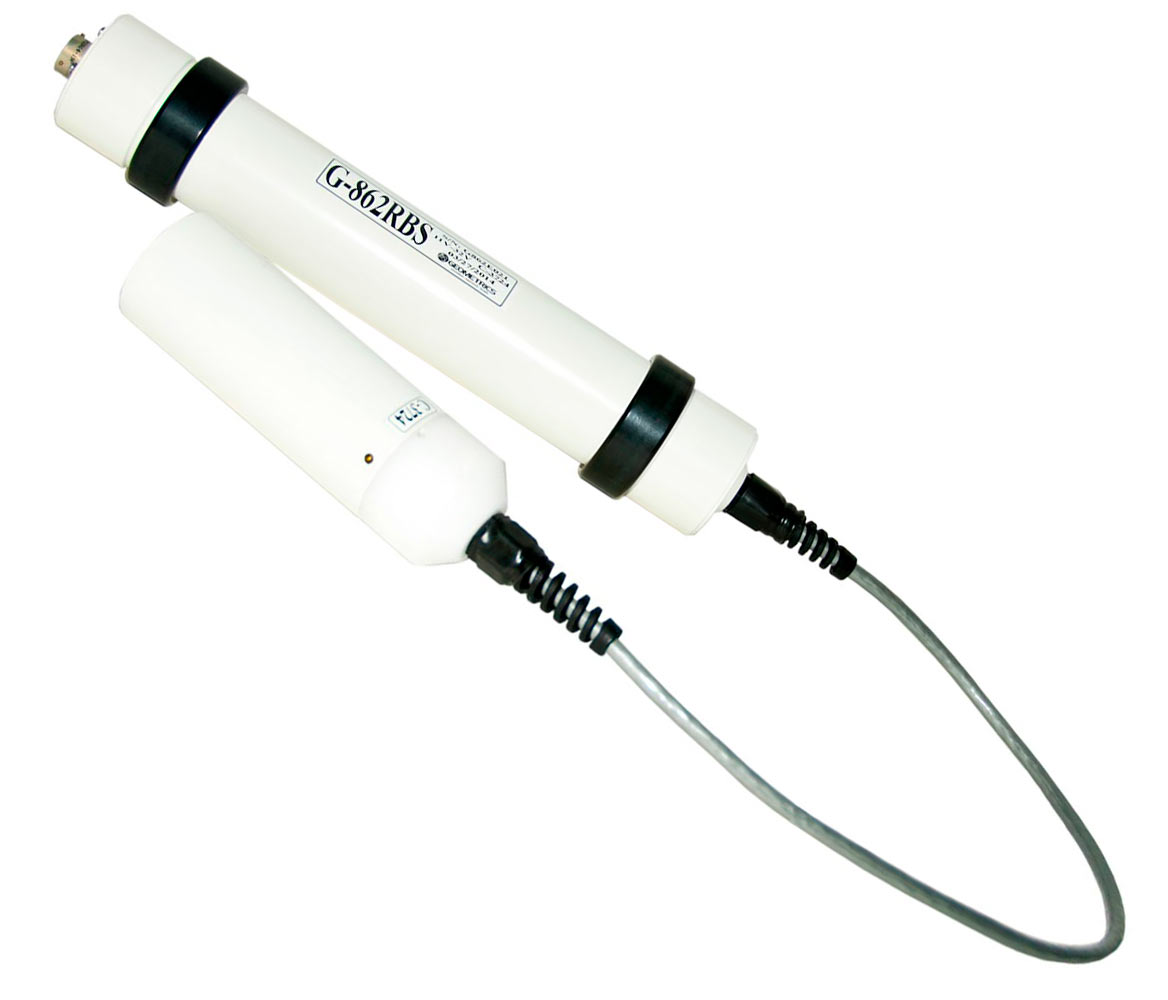

Magnetómetro G-862RBS
La configuración predeterminada del G-862RBS proporciona un rendimiento de 0.02 nT P-P (0.004 nT/sqrtHz rms) a 10 muestras por segundo, donde cada medición tiene una marca de tiempo de los datos del GPS a medida que llegan del receptor Tallysman. Estas mediciones del campo magnético con marca de tiempo se presentan como un flujo de datos en serie en formato ASCII y son registradas por el registrador de datos en serie Dog Catcher. Debido a que las mediciones de la estación base tienen marca de tiempo y están sincronizadas con el GPS, se combinan fácil y automáticamente con un sistema de magnetómetro configurado de manera similar, ya sea estacionario o móvil. Los registros precisos y sincrónicos obtenidos de un sistema de estudio magnético móvil y el G-862RBS estacionario permitirán el reconocimiento y la eliminación tanto de la variación diurna del campo de la Tierra como de las señales magnéticas de mayor frecuencia debido a las esféricas.
Características y beneficios
- Excelente rendimiento: El magnetómetro de vapor de cesio de alta sensibilidad garantiza que el campo ambiente se registre con precisión.
- Capacidad de monitoreo por Bluetooth: Vea los datos desde lejos usando un dispositivo Android y la aplicación MagMonitor de Geometrics.
- Amplio almacenamiento de datos: La unidad USB de un gigabyte permite hasta 21 días de grabación continua a 10Hz.
- Luces de estado: Realice controles de control de calidad simplemente viendo las luces intermitentes en la pantalla del registrador de datos.
- Resistente a la intemperie: Sellado con junta tórica para su uso en 100% de humedad.
- Fácil de usar: Monte todo el sistema en minutos mientras está en el campo. ¡Active un interruptor y estará grabando!
Especificaciones Técnicas
G-862RBS Magnetometer
Magnetometer
-
- Operating Principle: Self-oscillating split-beam Cesium Vapor (non-radioactive).
- Magnetometer Operating Range: 20,000 to 100,000 nT
- Operating Zones: The earth’s field vector should be at an angle greater than 10° from the sensor’s equator and greater than 10° from the sensor’s long axis. Automatic hemisphere switching
- Noise: < 0.004 nT/√Hzrms. (SX (export) version: 0.02 nT/√Hzrms).
- Max Sample Rate: 10 Hz
- GPS Receiver: Time accuracy: 20ns, RMS, max. data rate; 1 Hz
- Data Logger: Serial logger, removable military grade USB memory stick or Android device.
- Data Format: ASCII, MS Windows PC compatible, FAT16 file format.
- Capacity: 21 days using 1 Gb USB memory stick while recording at 10 Hz rate with GPS receiver output set to provide GPRMC data sentence.
Mechanical
-
- Storage Temperature: -48°F to +158°F (-45°C to +70°C)
- Operating Temperature: -30°F to +122°F (-35°C to +50°C)
- Cable Length: 3 ft (0.9 m).
- Electronics Module Dimensions: DIA: 7 cm; L: 38.7 cm; Weight: .91 kg (15.25 x 2.75 in; 2 lbs.)
- Sensor Dimensions: DIA: 7 cm; L: 17.2 cm; Weight: .82 kg with cable. (6.75 in x 2.75; 1.8 lb).
- Standard Accessories: 110-220 VAC (50-60hz) power supply, Flash card reader, shipping/storage case, Geometrics MagMapTM data processing and display software.
Environmental
- Altitude: Up to 30,000 ft (9000 m).
- Weatherproof: O-Ring sealed for operation in the rain and/or 100% humidity
- Power: 10 to 36 VDC, 30 Watt or 110-220 VAC (50-60 Hz).
Shipping Weights & DIMS |
||
|---|---|---|
| Contents | Dimensions (L x W x H) | Weight |
| Case 1 - G-862RBS Magnetometer | 22in x 15in x 28in 56cm x 38cm x 71cm | 40lbs 18kg |
