DHA-7 conjunto de hidrófonos para downhole/crosshole

El conjunto de hidrófonos para sondeos Modelo DHA-7 está diseñado para la toma de imágenes sísmicas de alta resolución en perforaciones. El DHA-7 es adecuado para su uso en perforaciones entubadas y sin entubar, llenas de agua y de diámetro estrecho, y se despliega fácilmente a mano o con un pequeño cabrestante. Con hasta 24 canales en un solo cable, el DHA-7 permite una recogida de datos para medidas downhole y crosshole de alta resolución, de modo rápido y eficiente.

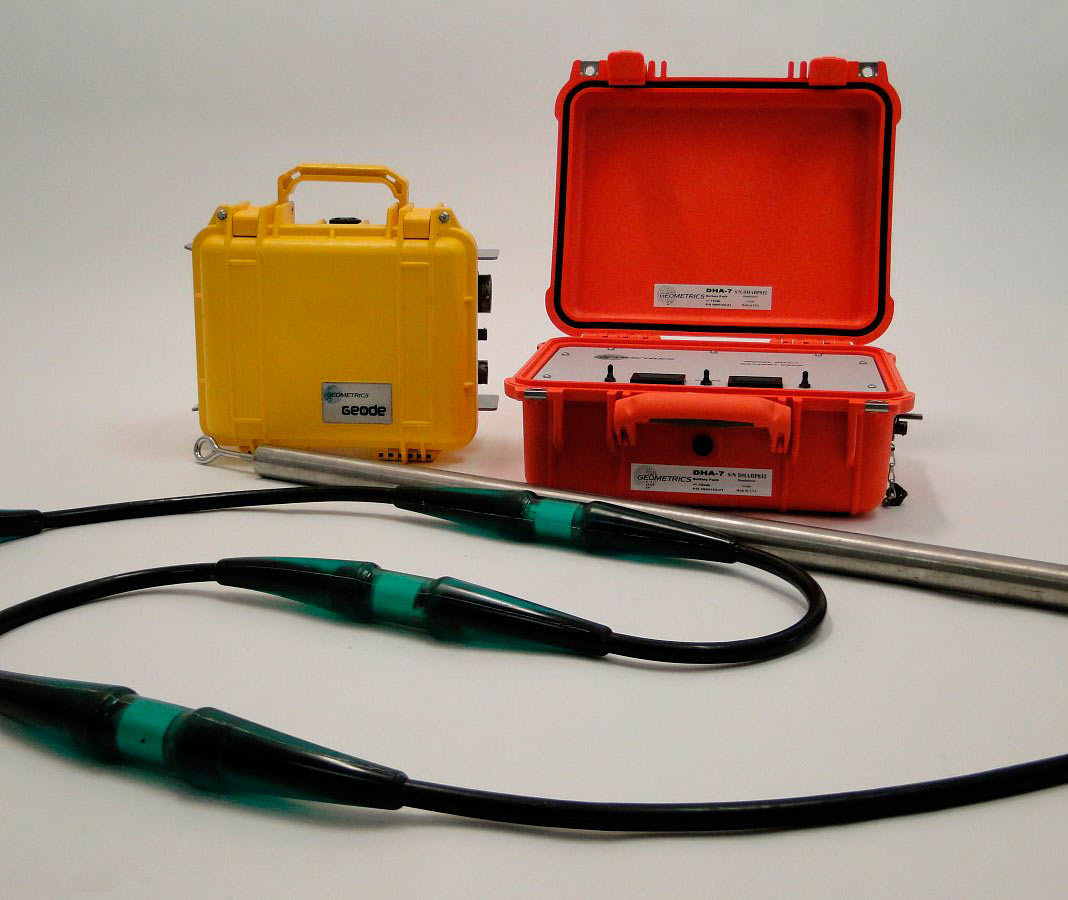

DHA-7 conjunto de hidrófonos para sondeos

Fabricamos el DHA-7 con hidrófonos de polímero patentados únicos (no cerámicos) moldeados en línea en un cable multiconductor totalmente integrado y de triple sellado. El material de polímero muy resistente permite un rendimiento y una durabilidad superiores bajo los rigores de las aplicaciones en sondeos y proporciona una respuesta de señal estable de hasta 10 kHz. Se dispone de intervalos de grupos de hidrófonos personalizados (hasta 5 metros) y de múltiples configuraciones para adaptar el sistema a sus necesidades. El DHA-7 termina en la parte superior con un conector de 61 pines para conectarse fácilmente a nuestros sismógrafos como el Geode o el ES-3000. Todos los conjuntos de hidrófonos para sondeos DHA-7 se fabrican y ensamblan en los EE. UU., y vienen con una garantía líder en la industria.

Características y ventajas

  • Adaptable: El DHA-7 es muy adecuado para estudios downhole, crosshole y VSP y Perfiles Sísmicos Verticales (VSP) de alta resolución.
  • Ingeniería inigualable: Los hidrófonos de polímero de última generación proporcionan una respuesta superior y estable.
  • Impresionante supresión de ruido: El diseño único aísla la vibración y suprime el ruido relacionado con el cable.
  • Fácil de transportar: El cable de pequeño diámetro y el bajo peso por pie facilitan el despliegue en el campo.
  • Construido para durar: Se desempeña de forma fiable bajo los rigores de las aplicaciones de perforación; diseñado pensando en el campo.
  • Distribución mundial: ¡No se requiere licencia de exportación!

Especificaciones técnicas


GDHA-7 Hydrophone

    ELECTRICAL

    HYDROPHONE

  • Sensor type: Proprietary Polymer.
  • Sensors per group: One.
  • Frequency response: 10 Hz to 10,000 Hz ± 1.0 dB.
  • Capacitance: 5 nF at 22˚C.
  • Sensitivity: -197 dB re 1 Volt per 1 μPa.
  • Sensitivity with depth: < 1.0 dB over 400 m depth.
  • Sensitivity with acceleration: < -70 dB re 1 Volt per g.

    • PREAMPLIFIER

  • Type: Ultra-low noise differential.
  • Gain: 6 dB.
  • Current: 10 mA per channel.
  • Power: ±12V DC Model DHA Battery Pack on surface.

    • PHYSICAL

    CABLE

  • Type: Multi-conductor with polyurethane jacket.
  • Termination
  • Topside: Y-type with one 61-socket connector (or 27-socket connector) and one 4-pin connector.
  • Tail: 1m (3.28ft) long with stainless steel swivel and 6 kg (13.2 lb) weight.
  • Maximum total length: 400 m (1,300 ft) (lead plus active section).
  • Strength member: Zylon center core.
  • Outside diameter: 13.5 mm (0.53 in).
  • Weight
  • 12 channels: 0.12 kg/m (0.08 lb/ft).
  • 24 channels: 0.15 kg/m (0.10 lb/ft).
  • Bend radius: 12.7 cm (5 in).
  • Working load: 273 kg (600 lb).
  • Breaking strength: 1,364 kg (3,000 lb).

    • ACTIVE SECTION

  • Channels: 12 or 24 standard; other counts available*.
  • Group Interval: 1 to 5 m (3 to 15 ft) standard; other intervals available with a minimum of 0.5 m (18 in)*.
  • Outside diameter (hydrophone): 41.3 mm (1.63 in).
  • Length (hydrophone): 30.5 cm (12 in).
  • Weight (hydrophone): 0.16 kg (0.35 lb).
  • Bend radius: 22.9 cm (9 in).

    • ENVIRONMENTAL

    DEPTH

  • Operating maximum: 400 m (1,300 ft).

    • TEMPERATURE

  • Operating range: -10˚C to +70˚C (+14ºF to +158°F).
  • Storage range: -40˚C to +70˚C (-40˚F to + 158˚F).

Shipping Weights & DIMS

Contents Dimensions (L x W x H) Weight
Case 1 - 400m DHA-7 Hydrophone w/ battery pack & extras 48in x 40in x 36in
122cm x 102cm x 92cm		 308lbs
140kg
Case 2 - Geode Seismograph 12in x 14in x 8in
26cm x 31cm x 18cm		 9lbs
3.6kg

  • Downhole and Crosshole Surveys: Ideal for shallow gas and mining investigations, imaging of faults and fractures, stratigraphy, voids, and underground structures. Accurately determine soil, rock and reservoir properties
  • Engineering Applications: Foundation studies, earthquake engineering, and more.
  • Research and Teaching: Easily connect to any 61 pin Seismograph like our Geode Exploration Seismograph. No expensive machinery required for deployment.
